Применяется для резки скошенной поверхности, прямой поверхности, конической поверхности, круглой поверхности, вращающейся поверхности, канавки, фаски и произвольной поверхности.

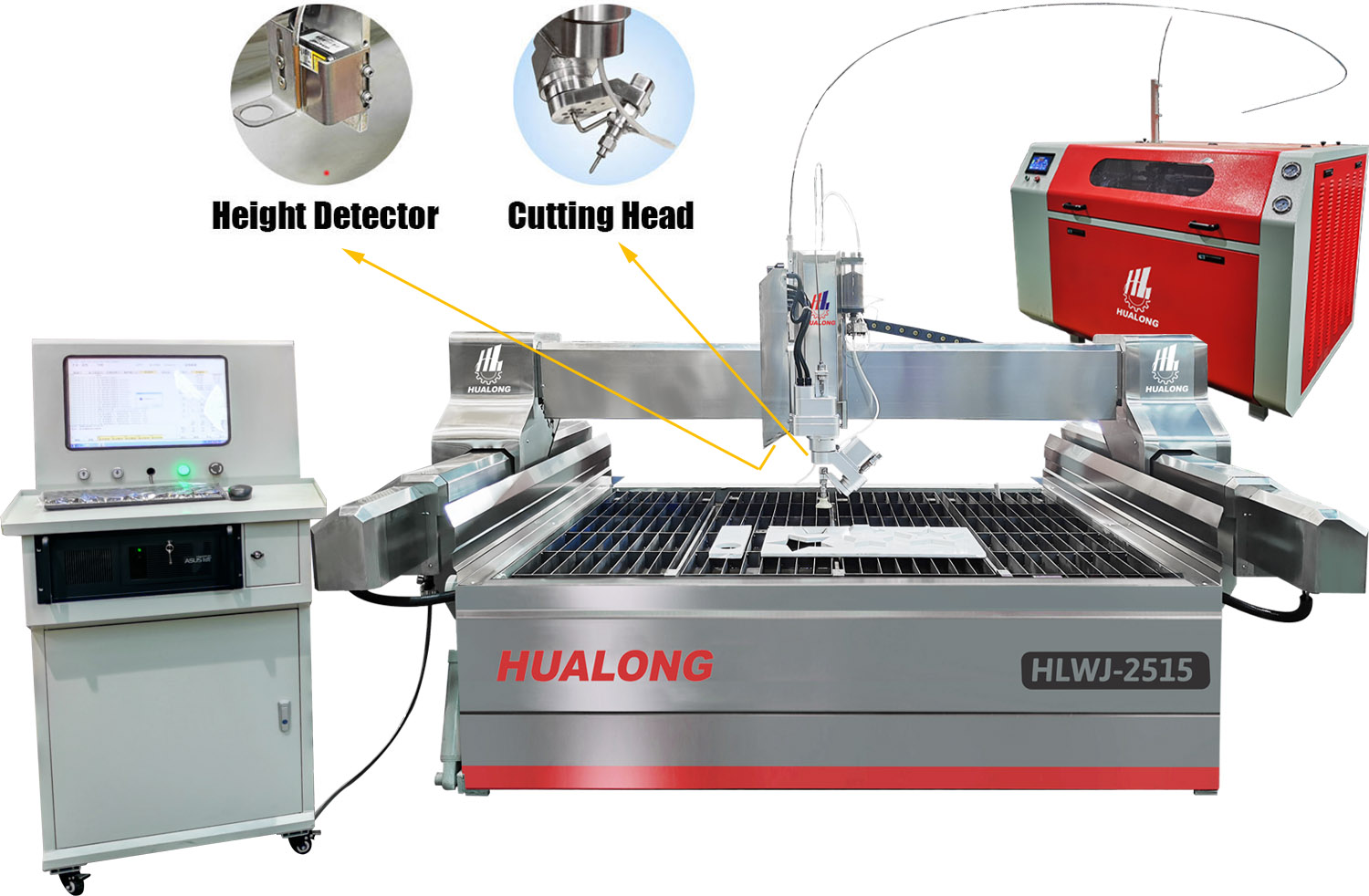

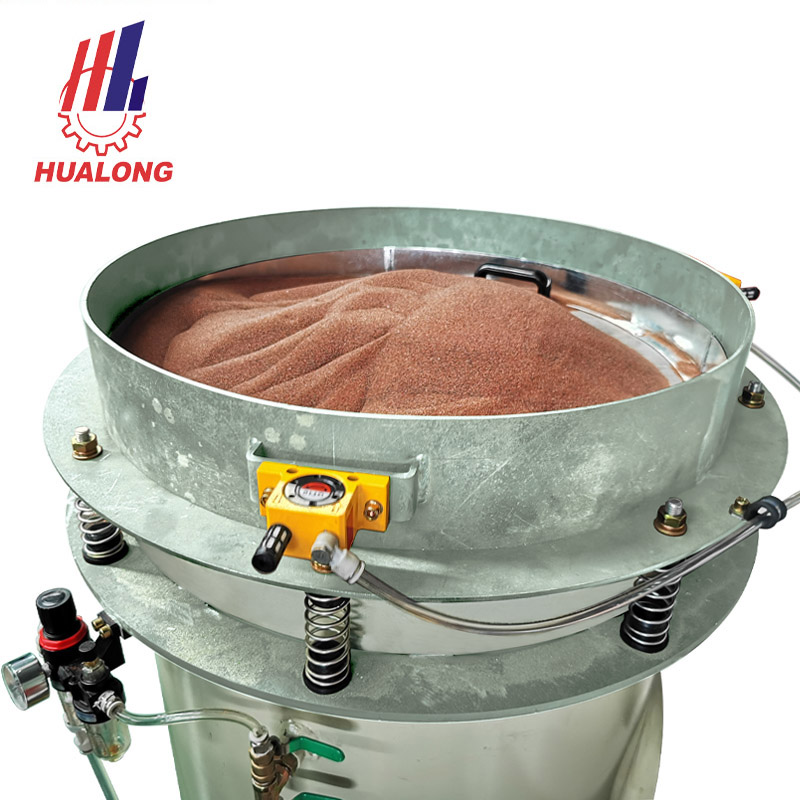

Станок гидроабразивной резки HLWJ-2015 — это высокоточное промышленное оборудование, использующее струю воды сверхвысокого давления с добавлением абразива (как правило, гранатового песка) для erosionной резки широкого спектра материалов. Способность резать практически любые материалы без термического воздействия (зоны термического влияния - ЗТВ) делает его незаменимым инструментом в современном производстве.
Ключевой особенностью данной модели является 5-осевая система управления, позволяющая выполнять резку под углом до ±60°, что решает традиционную проблему конусности (скоса) реза и открывает возможности для сложного 2D и 3D фигурного раскроя.
Ключевые особенности и технические преимущества:
Высокая точность: Точность позиционирования при прямолинейной резке составляет ±0.1 мм, а точность резки под углом — ±0.1°. Это обеспечивает безупречное качество и идеальную стыковку деталей.
5-осевая режущая головка: Наличие двух дополнительных поворотных осей (A и C) позволяет резать под сложными углами без наклона заготовки. Головка автоматически компенсирует конусность струи, обеспечивая перпендикулярные кромки на сложных 3D-поверхностях.
Универсальность по материалам: Станок способен резать практически любой материал:
Металлы: сталь, нержавеющая сталь, алюминий, титан, медь, латунь.

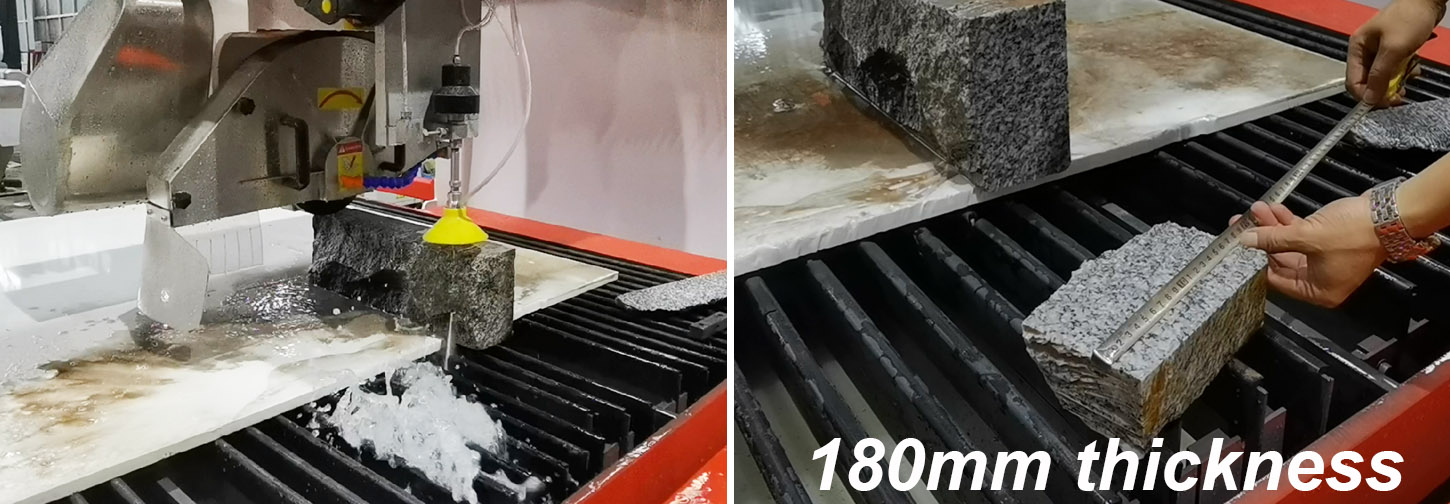

Камень и керамика: мрамор, гранит, керамогранит, керамическая плитка.
Стекло: закаленное, многослойное, витринное, стекло для бытовой техники и автомобилей.
Композиты и другие материалы: пластики, резина, пеноматериалы, карбон, кевлар.
Отсутствие термического воздействия: Резка происходит в холодной среде, что исключает деформацию, оплавление кромок, изменение структурных свойств материала и появление термических напряжений.
Широкий спектр обрабатываемых поверхностей: Оборудование предназначено для обработки:
Фасонных и прямых поверхностей
Конических и цилиндрических поверхностей
Поверхностей вращения
Фасок, пазов и канавок
Произвольных 3D-поверхностей и сложных контуров
| HLWJ-2015/2515/3015/3020/4020 5 Axis CNC Water Jet Cutting Machine ГИДРОАБРАЗИВНАЯ РЕЗКА |
||||
| Технические характеристики | ||||
| Модел | HLRC-2015 | HLRC-2515 | HLRC-4020P | |
| Dimension of working platform | Рабочее поле (мм) | 2100*1600 | 2600*1600 | 4100*2100 |
| X axis stroke | Ход по оси Х (мм) | 2000 | 2500 | 4000 |
| Y axis stroke | Ход по оси Y (мм) | 1500 | 1500 | 2000 |
| Z axis stroke | Ход по оси Z (мм) | 80-130 | 80-130 | 80-130 |
| A Axis Motor Rotation : | Вращение двигателя по оси А : | ± 60° | ± 60° | 0 |
| C Axis Motor Rotation : | Вращение двигателя по оси C : | ± 360° | ± 360° | 0 |
| Cutting accuracy (mm) | Точность резки (мм) | ±0.1 | ±0.1 | ±0.1 |
| Repeatable accuracy (mm) | Повторяемая точность (мм) | ±0.05 | ±0.05 | ±0.05 |
| Traverse speed (mm/min) | Скорость перемещения (мм/мин) | 5000/15000 | 5000/15000 | 6000/15000 |
| Main motor power (kw) | Главный двигатель (кВт) | 37 | 37 | 37 |
| Dimensions (L x W x H) (mm) | Размеры ( Д*Ш*В) (мм) | 3200*2050*2200 | 3500x2200x2100 | 5400x2830x2100 |

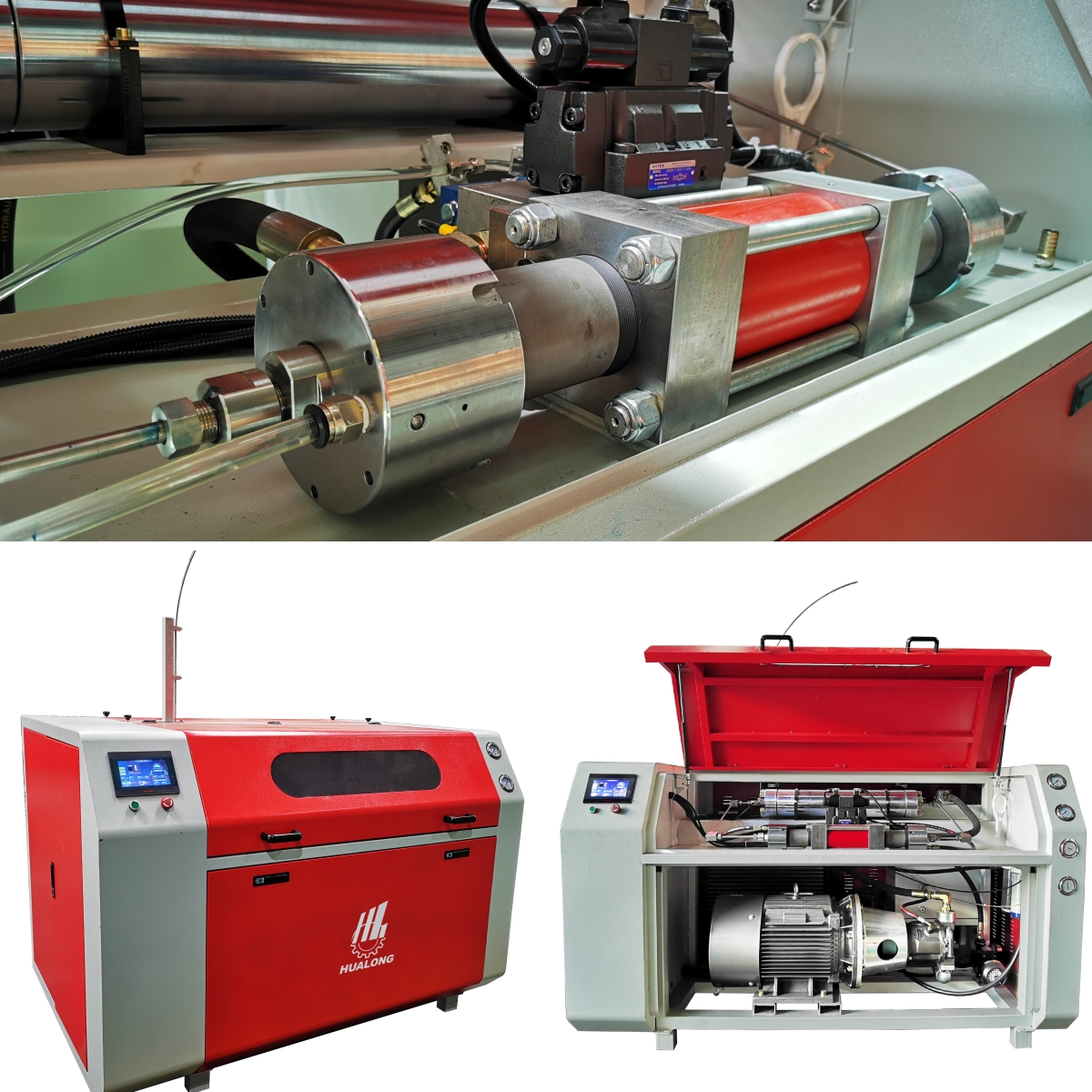

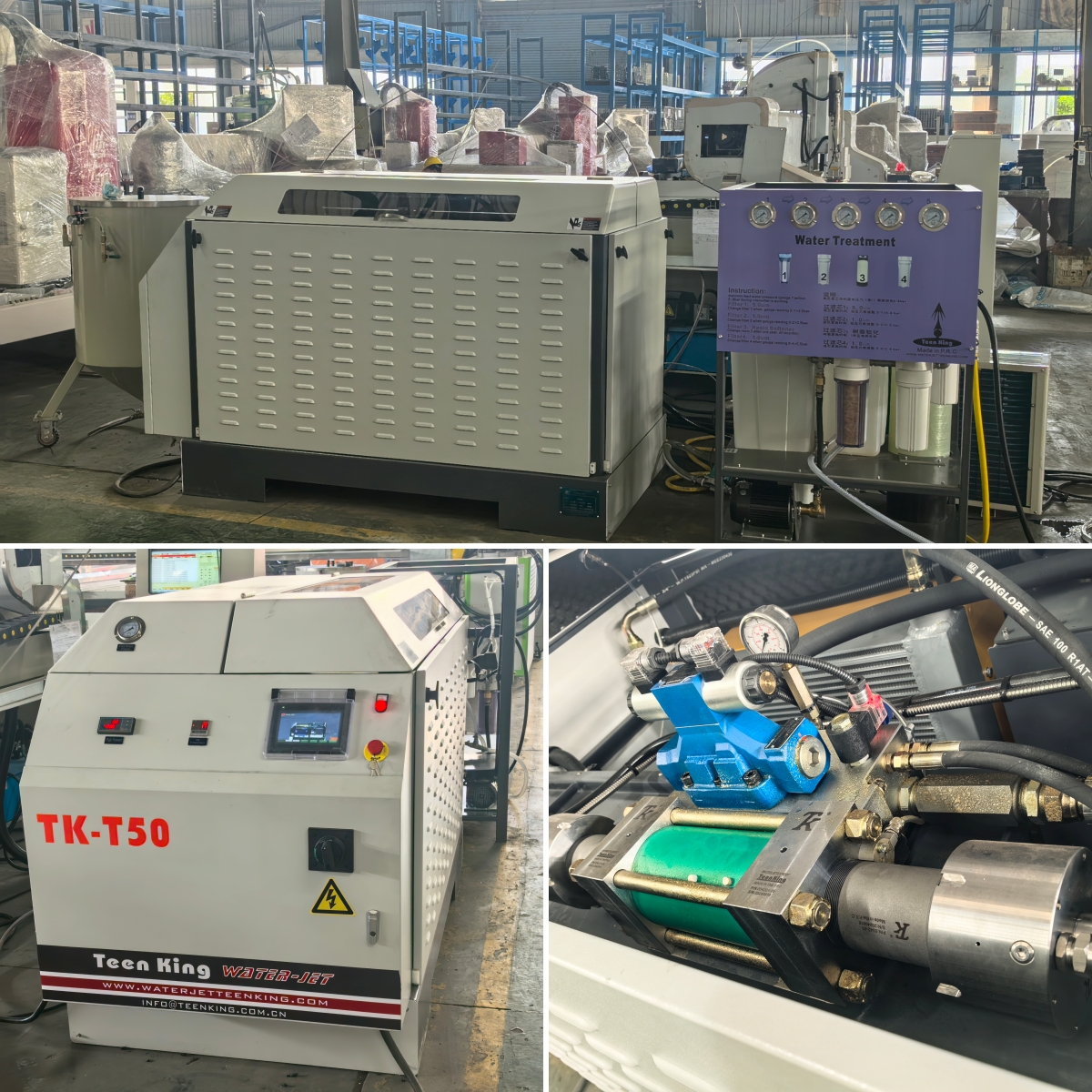

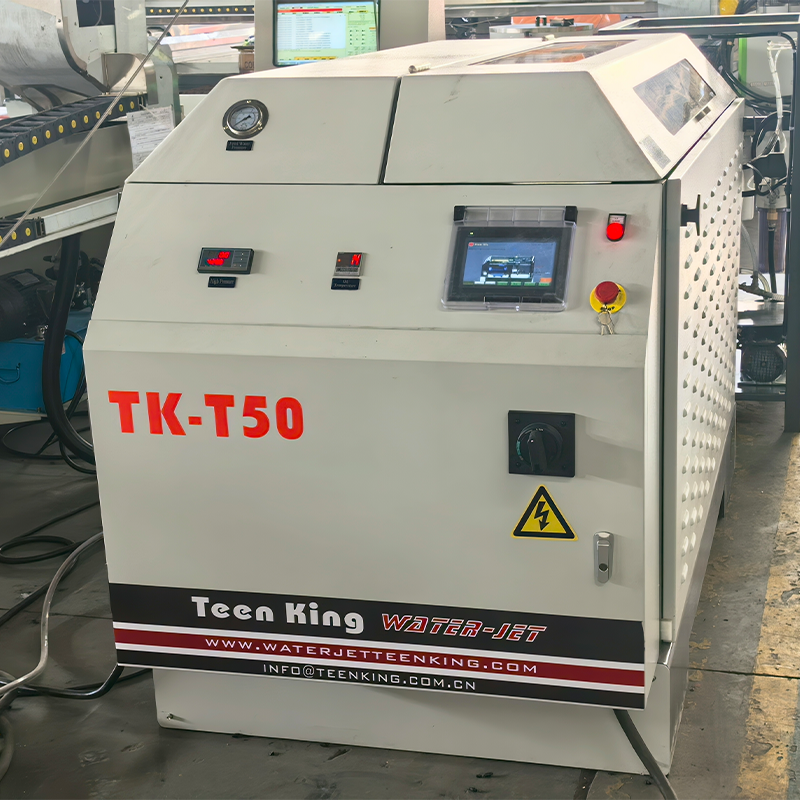

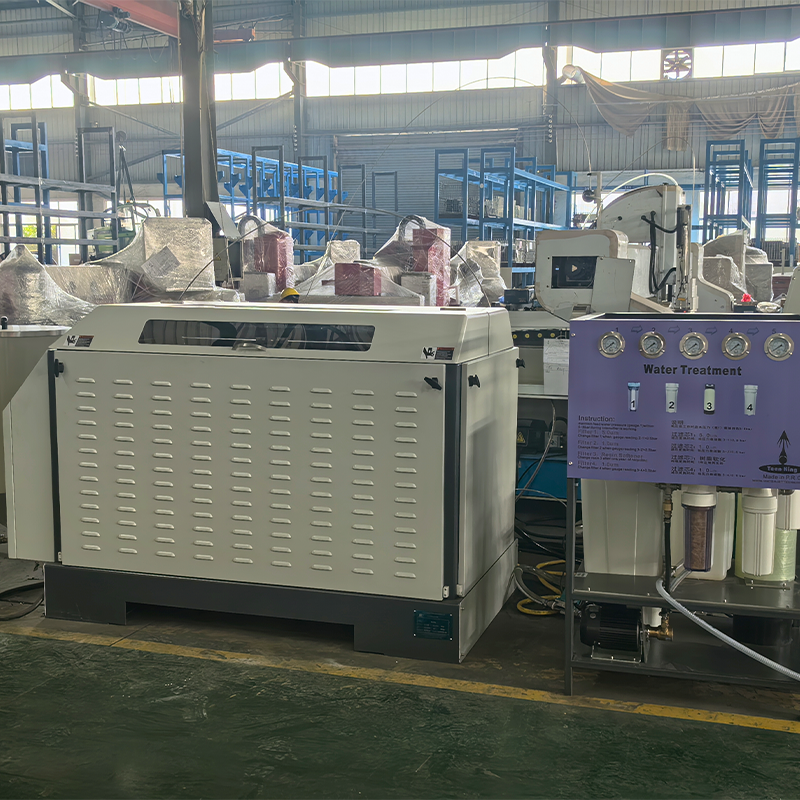

TeenKing гидроабразивной резки HLWJ-2515 могут быть изготовлены по индивидуальным требованиям заказчика, с использованием высокого давления от насосов “Hualong” или насосов производства “TEENTING”
