Станок с гидроабразивной резкой: принцип работы, виды и как выбрать

Гидроабразивная резка предлагает уникальные возможности, недоступные другим методам. В этой статье мы разберем, как работает станок с гидроабразивной резкой, какие типы бывают, и на что смотреть при выборе, чтобы технология приносила реальную прибыль, а не становилась источником проблем.

Принцип работы: почему вода режет камень и металл?

На первый взгляд, идея решить гранит струей воды звучит фантастически. Но принцип основан на чистой физике. Вода, разгоняемая насосом сверхвысокого давления (до 4000-6000 бар), фокусируется в узкое сопло диаметром доли миллиметра. На выходе её скорость превышает скорость звука в несколько раз. Однако одной воды для резки твердых материалов недостаточно. Поэтому в струю, сразу после сопла, добавляется абразив — обычно гранатовый песок определённой зернистости.

Именно частицы абразива, увлекаемые сверхзвуковым потоком воды, выполняют микроскопическое режущее действие. Процесс напоминает контролируемую эрозию. Ключевое преимущество здесь — отсутствие теплового воздействия на материал. В отличие от лазера или плазмы, в зоне реза нет высокой температуры, а значит, нет зоны термического влияния (ЗТВ), оплавления кромок, внутренних напряжений и деформаций, особенно критичных для закалённых сталей или хрупких композитов.

Важно понимать, что этот «холодный» рез имеет и свои особенности. Скорость обработки, особенно толстых заготовок, будет ниже, чем у плазмы. Также создается значительный шум от струи, а в воздухе может стоять мелкодисперсная взвесь воды и абразива, что требует эффективной системы отвода и вентиляции. Но для задач, где важна точность, чистота кромки и сохранение структуры материала, альтернатив практически нет.

Основные виды станков: портальные, консольные и для камня

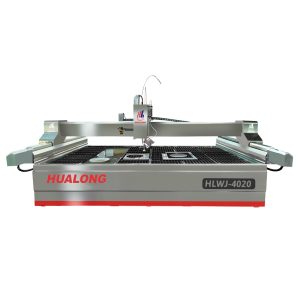

Конструктивно станки с гидроабразивной резкой делятся на несколько типов, и выбор между ними определяет возможности производства. Самый распространенный и универсальный — портальный (мостовой) станок. Режущая головка двигается по жесткой портальной конструкции (мосту) вдоль оси X, а сам мост перемещается по направляющим станины вдоль оси Y. Такая схема обеспечивает высокую жесткость и точность на большом рабочем поле, что идеально для габаритных листов металла или камня.

Консольные станки, где режущая головка закреплена на консоли (консоль движется по оси Y), проще и компактнее. Они часто дешевле, но имеют ограничение по нагрузке и размеру обрабатываемой заготовки из-за конструкции. Их можно рассматривать для небольших мастерских или для обработки не слишком тяжелых материалов.

Отдельно стоит выделить станки, спроектированные специально для камнеобработки. Их отличает усиленная конструкция, рассчитанная на вес массивных каменных плит (слэбов), и часто — наличие специального поддона для сбора шлама (смеси воды, абразива и каменной пыли). Такое оборудование, как правило, интегрируется в линию с мостовыми пилами или полировальными станками. Например, некоторые производители комплексных решений, как ООО “Fujian Province HuaLong Machinery”, предлагают гидроабразивные комплексы, учитывающие специфику камня — от прочности станины до систем фильтрации оборотной воды.

Ключевые узлы: насос высокого давления, режущая головка, система ЧПУ

Сердце любого гидроабразивного комплекса — насос высокого давления. Бывают два основных типа: интенсификаторные и прямого действия (аксиально-поршневые). Интенсификаторные насосы создают давление за счет гидравлического усиления, они очень надежны и создают стабильную струю, но имеют циклический характер работы. Насосы прямого действия компактнее и эффективнее, но могут быть чувствительнее к качеству воды. От выбора насоса напрямую зависит максимальная толщина реза и стабильность процесса.

Режущая головка — это интеллектуальный узел, где смешиваются вода и абразив. Качество и точность изготовления сопла (из сапфира или алмаза), смесительной трубки и системы подачи абразива определяют ширину реза (kerf), конусность и ресурс расходников. Дешевая головка приведет к быстрому износу, увеличению расхода абразива и ухудшению качества кромки. Здесь экономия на комплектующих почти всегда ложная.

Наконец, система ЧПУ. Она управляет движением портала по осям X и Y, а в продвинутых 5-осевых станках — еще и наклоном режущей головки для компенсации конусности или выполнения сложных скосов. Важен не только сам контроллер, но и программное обеспечение для подготовки управляющих программ. Оно должно удобно работать с векторными файлами (например, DXF, DWG) из CAD-систем, иметь функции автоматического раскроя и оптимизации траектории для минимизации времени резки.

Преимущества и ограничения: честный разбор для камня и не только

Главный плюс гидроабразивной резки для камня — это возможность выполнять фигурные вырезы любой сложности без риска растрескивания. При резке мрамора или гранита дисковой пилой в острых внутренних углах часто возникают сколы. Водой же можно вырезать идеальные узоры, технологические пазы под мойки или вентиляционные отверстия в столешницах с абсолютно чистой кромкой, готовой к последующей полировке.

Однако есть и существенные ограничения. Первое — скорость. Резка толстого (50-100 мм) гранита будет идти значительно медленнее, чем алмазным диском. Поэтому гидроабразив редко используют для прямолинейного раскроя плит на заготовки — это невыгодно. Его ниша — фигурная и высокоточная обработка. Второе — стоимость эксплуатации. Гранатовый абразив, сапфировые/алмазные сопла, смесительные трубки — это постоянные расходы. К ним добавляется потребление электроэнергии мощным насосом и фильтрация/утилизация отработанной абразивной суспензии, что требует специального оборудования.

Еще один нюанс — конусность реза. Из-за физики процесса струя немного расширяется с глубиной, создавая небольшую конусность (примерно 0.1-0.2 мм на 10 мм толщины). Для большинства задач в камне это некритично, но при сверхточных работах или резке очень толстых заготовок этот фактор нужно учитывать. Современные станки с автоматическим наклоном головки (ось A/C) могут эту конусность компенсировать.

Как выбрать станок: практический чек-лист для производства

Выбор станка с гидроабразивной резкой начинается не с изучения каталогов, а с анализа задач. Четко определите:

• Основные материалы и их максимальная толщина: Для гранита толщиной 30 мм и титанового сплава толщиной 50 мм потребуются станки с разной производительностью насоса.
• Требуемая точность и качество кромки: Если нужна полированная кромка без доводки, важна стабильность струи и качество головки.
• Габариты типовых заготовок: Определите размер рабочего стола (X, Y) с запасом на будущее.
• Планируемый объем работ: Для постоянной многосменной работы нужен промышленный насос и усиленная конструкция.

Обязательно запросите у поставщика проведение тестовой резки на вашем материале. Оцените не только качество реза, но и шум, удобство обслуживания (замена сопла, засыпка абразива), простоту управления. Узнайте о доступности и стоимости основных расходников именно в вашем регионе. Иногда поддержка локального сервисного центра важнее небольшой разницы в стартовой цене.

Также стоит изучить тенденции. Например, развитие систем рециркуляции и очистки абразива для снижения эксплуатационных расходов или интеграция гидроабразивных головок в многофункциональные обрабатывающие центры. Это может быть выгодной долгосрочной стратегией. Общие тенденции автоматизации в машиностроении иногда освещаются в отраслевых обзорах, например, на РБК.

Таким образом, станок с гидроабразивной резкой — это высокотехнологичное и специализированное решение. Его внедрение должно быть экономически обосновано уникальными задачами, которые он решает — высокой сложностью, разнообразием материалов или требованием к безупречному качеству кромки без термического воздействия.

Если у вас есть опыт работы с подобным оборудованием или возникли вопросы по его интеграции в существующую линию — делитесь в комментариях. Для детального изучения технических решений в области обработки камня и металла можно ознакомиться с опытом на сайте ООО “Fujian Province HuaLong Machinery”.
