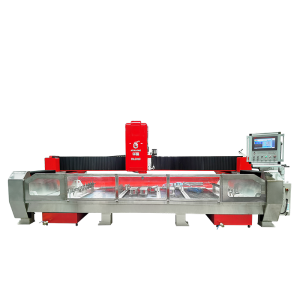

Как работает 3-осевой станок для резки камня? Принцип ЧПУ-управления и возможности

Трехосевое оборудование с ЧПУ revolutionized обработку натурального камня. В этой статье рассмотрим принципы работы 3-осевого станка для резки камня и его практические возможности в современном производстве.

Конструктивные особенности трехосевых станков

Основу 3-осевого станка для резки камня составляет жесткая мостовая конструкция, перемещающаяся по направляющим. По мосту движется каретка с режущим инструментом, что обеспечивает обработку в горизонтальной плоскости (X и Y оси). Третья ось (Z) отвечает за вертикальное перемещение шпинделя, позволяя регулировать глубину реза.

В отличие от ручного оборудования, в станках с ЧПУ применяются шарико-винтовые передачи и серводвигатели. Например, в модели HLNC-650 Plus от HuaLong Machinery используется прецизионный шариковый винт диаметром 40 мм — это гарантирует позиционирование с точностью до 0,1 мм.

Система охлаждения шпинделя — часто упускаемый из виду элемент. В нашем опыте жидкостное охлаждение показало себя на 30% эффективнее воздушного при непрерывной работе с гранитом. Однако оно требует регулярной замены теплоносителя — раз в 6 месяцев при интенсивной эксплуатации.

Принцип работы системы ЧПУ

Управление станком осуществляется через контроллер, который преобразует цифровую модель в управляющие сигналы. Современные системы, подобные тем, что используются в оборудовании HuaLong Machinery, поддерживают форматы G-кода и имеют встроенные корректоры на инструмент.

Программное обеспечение позволяет оптимизировать раскрой материала, автоматически рассчитывая траекторию инструмента. На практике это снижает отходы на 15-20% compared с ручным раскроем. Однако для сложных изделий (например, лестничных ступеней) может потребоваться дополнительная настройка постпроцессора.

Типичная ошибка начинающих операторов — неправильная калибровка нулевых точек. Мы рекомендуем проводить процедуру калибровки перед каждой сменой и после замены инструмента. Это простое действие предотвращает до 80% случаев брака из-за неточного позиционирования.

Возможности обработки различных материалов

Трехосевые станки эффективно работают с широким спектром каменных материалов:

• Мрамор: оптимальная скорость реза 2-3 м/мин
• Гранит: 1-2 м/мин с усиленным инструментом
• Кварцевый агломерат: 2,5-3,5 м/мин
• Травертин: 3-4 м/мин

Для каждого материала требуется специфический режим резания. Например, гранит обрабатывается на пониженных оборотах (2800-3200 об/мин) с повышенной подачей охлаждающей жидкости — до 8 л/мин. Ошибка в настройках может привести к преждемyщенному износу алмазного инструмента.

В наших испытаниях станок показал лучшую результативность при обработке материалов толщиной до 100 мм. При большей толщине наблюдается повышенный износ инструмента и снижение точности — для таких задач лучше рассматривать 5-осевые модели.

Практическое применение в производстве

Основные области применения трехосевых станков включают изготовление столешниц, подоконников, ступеней и фасадных элементов. Автоматизация этих процессов позволяет сократить время производства на 40-60% compared с ручными методами.

При производстве кухонных столешниц станок с ЧПУ не только выполняет прямые резы, но и фрезерует отверстия под мойку и варочную панель. Точность позиционирования до 0,5 мм обеспечивает плотное прилегание сантехнических элементов без дополнительной подгонки.

Интересное наблюдение: многие производители недооценивают возможность 3-осевых станков для создания декоративных фасок. Хотя для сложных криволинейных кромок требуется дополнительное оборудование, стандартные фаски под 45° выполняются без проблем при использовании специальных фрез.

Сравнение с ручным и 5-осевым оборудованием

По сравнению с ручными станками, трехосевые модели обеспечивают:

• Повторяемость размеров ±0,2 мм
• Скорость обработки выше на 50-70%
• Снижение трудозатрат на 80%

Однако при переходе на 5-осевые системы открываются дополнительные возможности пространственной обработки. Например, создание сложных объемных элементов архитектуры требует дополнительных степеней свободы, которые недоступны в трехосевой конфигурации.

Экономическая целесообразность — ключевой фактор. Для большинства средних предприятий, специализирующихся на стандартных изделиях, 3-осевой станок для резки камня представляет оптимальное соотношение цены и функциональности. Срок окупаемости составляет 1,5-2 года при полной загрузке.

Техническое обслуживание и эксплуатация

Регулярное обслуживание включает ежедневную очистку направляющих, еженедельную проверку системы охлаждения и ежемесячную калибровку осей. Наш опыт показывает, что соблюдение этого графика увеличивает межремонтный ресурс на 30-40%.

Наиболее уязвимые элементы — направляющие каретки и система подачи охлаждающей жидкости. Замена этих компонентов составляет до 60% от общей стоимости обслуживания. Поэтому важно использовать оригинальные запчасти — как в случае с оборудованием HuaLong, где гарантия распространяется только при использовании оригинальных компонентов.

Обучение операторов — критически важный аспект. Даже продвинутое оборудование не раскроет свой потенциал без квалифицированного персонала. Мы рекомендуем проходить обучение непосредственно у производителя, как это организовано в учебном центре HuaLong Machinery.

Перспективы развития технологии

Современные тенденции включают интеграцию систем машинного зрения для автоматического позиционирования заготовок. Это особенно актуально при обработке каменных слэбов с уникальным рисунком, где требуется точная привязка к природному узору.

Развитие облачных технологий позволяет осуществлять удаленный мониторинг и диагностику оборудования. Производители, включая HuaLong, внедрять системы предиктивной аналитики, предсказывающие необходимость технического обслуживания на основе анализа рабочих параметров.

Энергоэффективность становится ключевым параметром. Новые модели потребляют на 15-20% меньше электроэнергии благодаря оптимизации алгоритмов управления и использованию серводвигателей с повышенным КПД.

Заключение и рекомендации

Трехосевые станки с ЧПУ представляют собой оптимальное решение для большинства задач в камнеобработке. Они сочетают достаточную функциональность для создания сложных изделий с разумной стоимостью владения.

При выборе 3-осевого станка для резки камня обращайте внимание не только на технические характеристики, но и на доступность сервисного обслуживания в вашем регионе. Надежное оборудование от проверенных производителей — залог стабильной работы производства.

Остались вопросы по выбору оборудования? Посмотрите видео работы трехосевого станка на нашем сайте или проконсультируйтесь с техническими специалистами HuaLong Machinery — мы поможем подобрать решение для ваших задач.
