ОПИСАНИЕ Функции оборудования Гидроабразивный станок Hualong Революция в области холодной резки камня, металла и композитов Преимущества гидрорезки? Точность без компромиссов Забудьте о термических искажениях и ограничениях по материалу. Наш станок для гидроабразивной резки с ЧПУ использ...
Описание
маркер
ОПИСАНИЕ
Функции оборудования

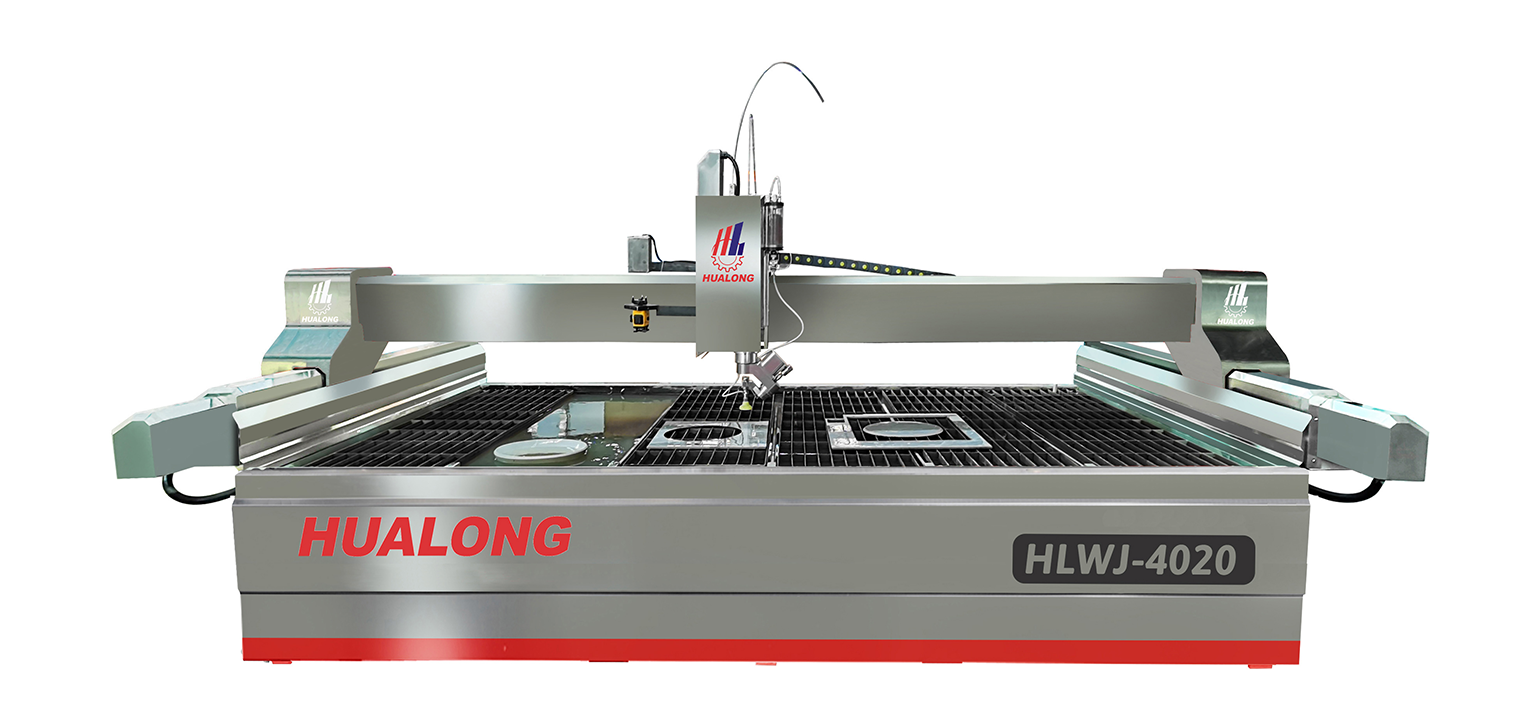

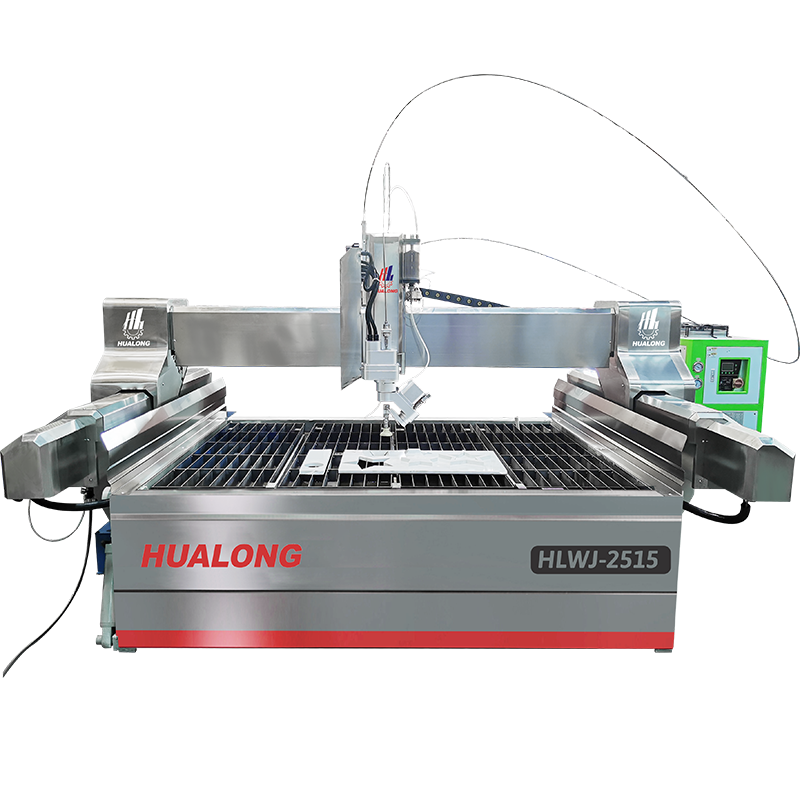

Гидроабразивный станок Hualong
Революция в области холодной резки камня, металла и композитов
Преимущества гидрорезки? Точность без компромиссов
Забудьте о термических искажениях и ограничениях по материалу. Наш станок для гидроабразивной резки с ЧПУ использует сверхвысокое давление 60 000 фунтов на квадратный дюйм для резки гранита, металла, стекла и титана с точностью ±0,1 мм - и все это без перегрева, искр или вредных испарений.
Основные преимущества по сравнению с Традиционными фрезами

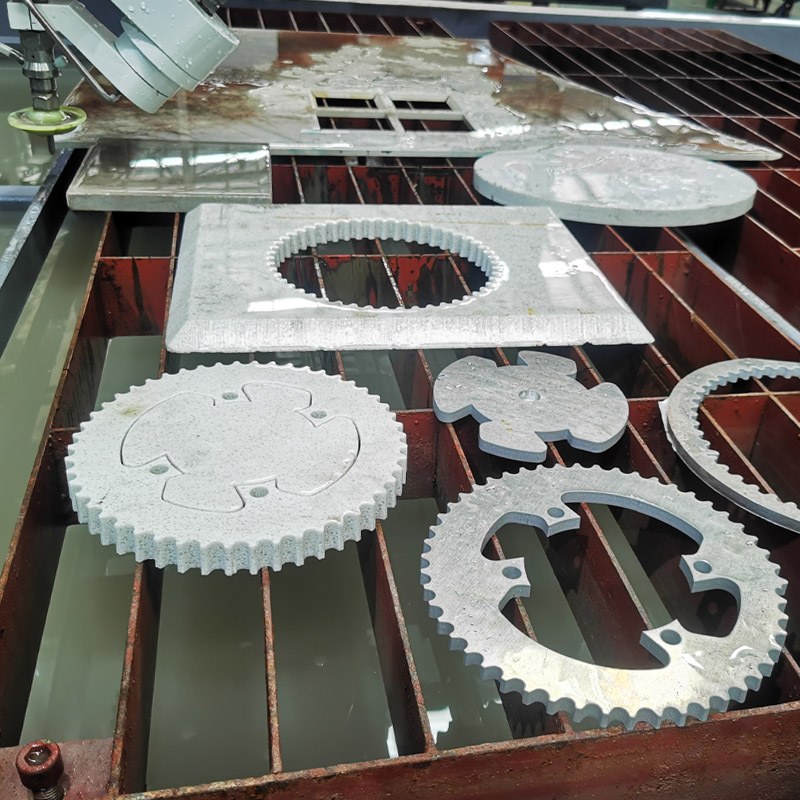

Универсальный мастер обработки материалов

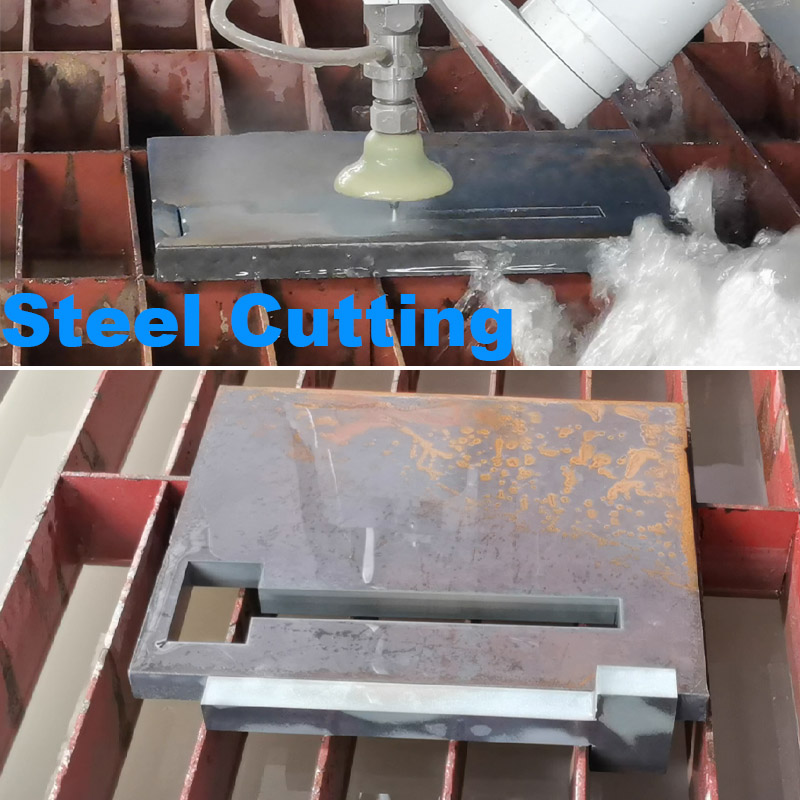

Выполняйте резку камня, стали, керамики и аэрокосмических сплавов на одном станке.
Преимущество: расширяет спектр предлагаемых услуг и получите контракты в различных отраслях.
Замысловатые узоры , ставшие простыми

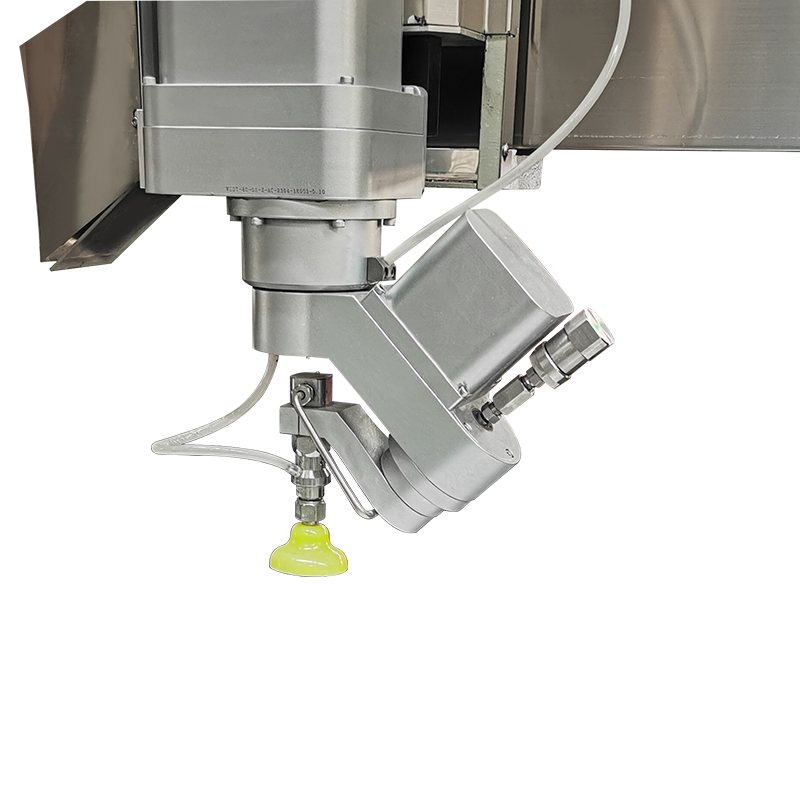

5-осевая режущая головка обеспечивает вырезы со скосом под углом 15°-65° и сложные трехмерные формы.
Преимущество: Создает художественные вставки из камня или прецизионные детали двигателей без особых усилий.
Эко-интеллектуальная технология
Абразивная система с рекуперацией -80% снижает расход абразива на 30%.
Преимущество: Соответствие экологическим нормам ЕС при одновременном снижении затрат.
Интеллектуальный ЧПУ- китайская инновация
Работает на базе системы ЧПУ NcStudio или итальянской ESA и программного обеспечения SmartFlow.
Преимущество: ускорение программирования на 22% благодаря оптимизированным траекториям резания с помощью искусственного интеллекта.
Технические данные
| Параметры | Единица | HLWJ-3020 | HLWJ-4020 |
| Высота машины (H) | мм | 220 | 220 |
| Ход по оси X | мм | 3200 | 4000 |
| Макс. угол поворота оси C | ° | +/- 360 | +/- 360 |
| Длина станка (L) | мм | 443 | 540 |
| Перемещение по оси Y | мм | 200 | 200 |
| Максимальный диаметр отверстия | мм | 0.33 | 0.33 |
| X - скорость перемещения по оси Y | мм/мин | 5000/15000 | 5000/15000 |
| Система ЧПУ | NcStudio или итальянская ESA | NcStudio или итальянское ESA | |
| Повторяемость точности | мм | +/- 0.05 | +/- 0.05 |
| Максимальное давление водоструйной резки | бар | 4137 | 4137 |
| Перемещение по оси Z | мм | 80-130 | 80-130 |
| Макс. поворот оси A | ° | +/- 60 | +/- 60 |
| Размеры рабочего стола | мм | 3300x2100 | 4100x2100 |
| Ширина машины (Ш) | мм | 278 | 283 |
| Мощность водяной помпы | кВт | 37 | 37 |
| Точность резания | мм | +/- 0.1 | +/- 0.1 |
| Емкость внешнего бака для абразива | L | 160 | 160 |
Технические характеристики
| Параметр | Технические характеристики |
| Толщина реза | 0-200 мм (камень) / 0-150 мм (металл) |
| Давление | 60 000 фунтов на квадратный дюйм (4137 бар) |
| Точность позиционирования | ±0,05 мм |
| Расход абразива | 0,45 кг/мин (типичное значение) |
| Сертификаты | CE, ISO 9001/14001, соответствие требованиям OSHA |

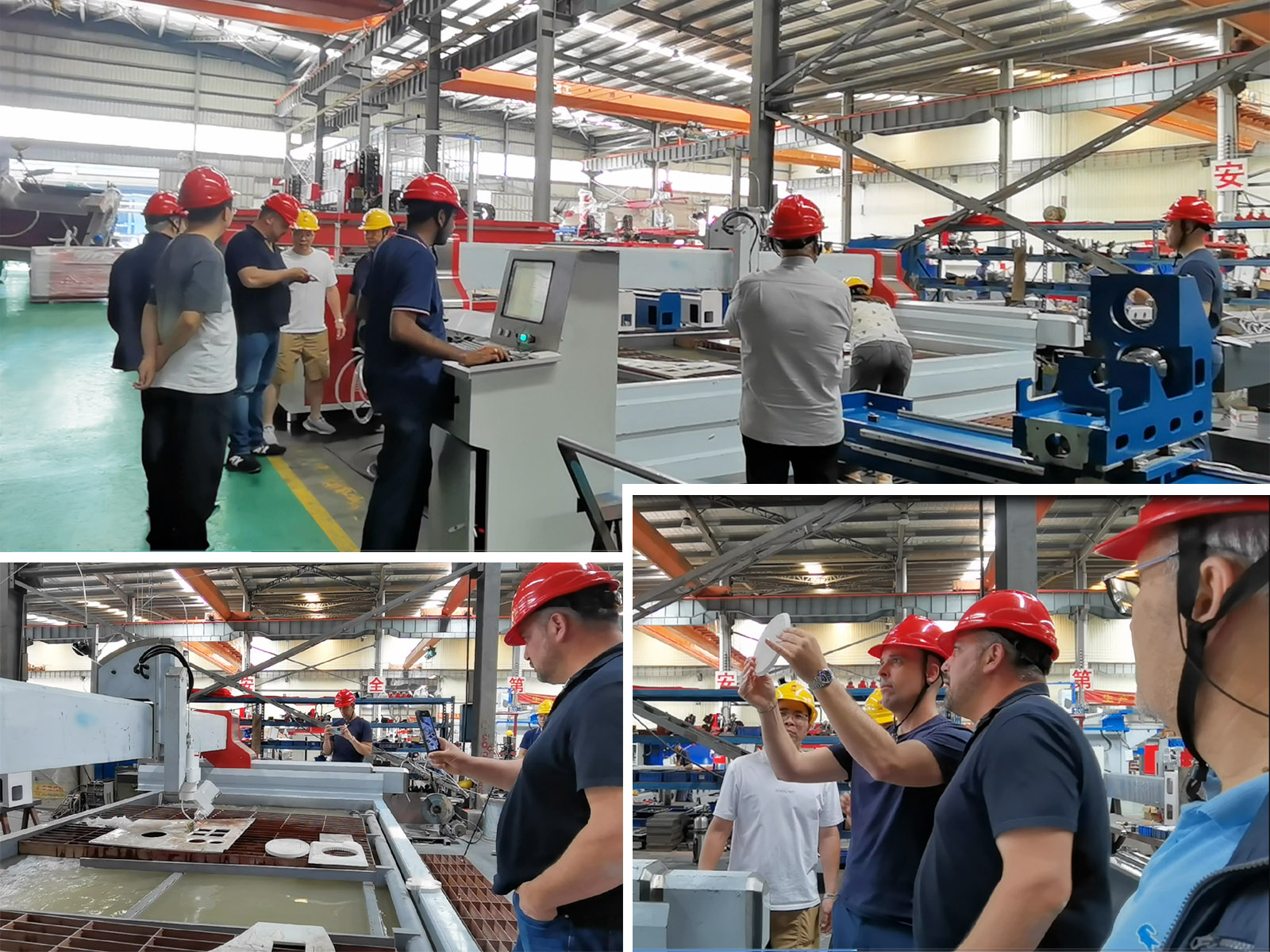

Станки установаленные у заказчиков

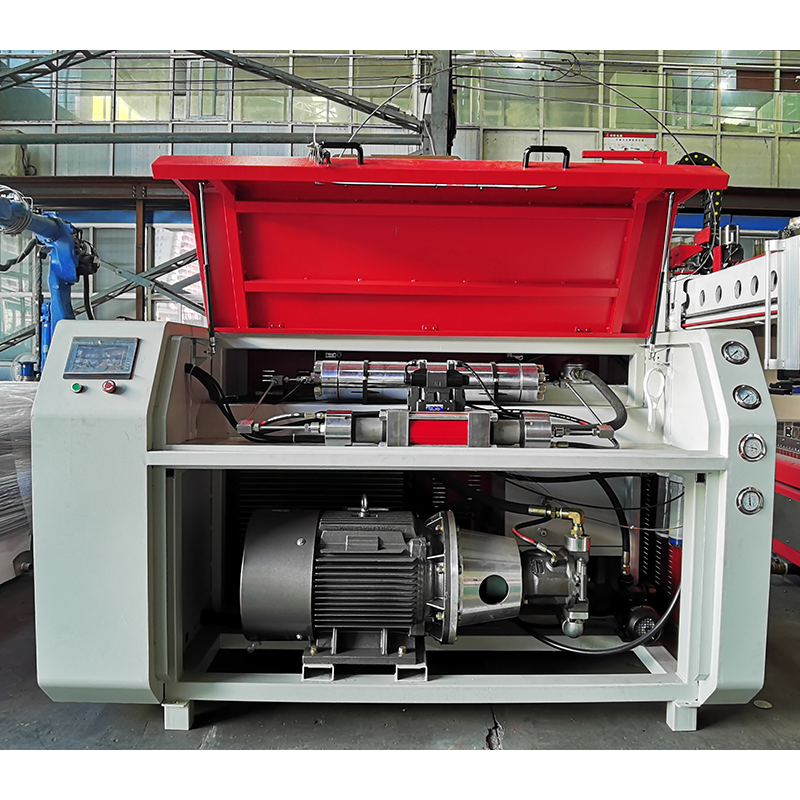

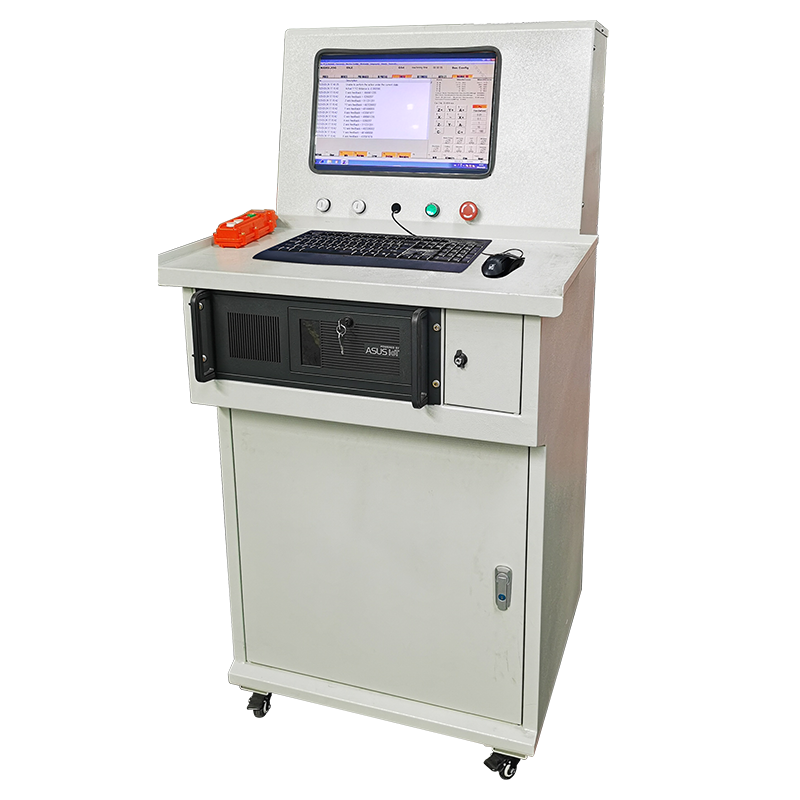

Управляющая система
Используются импортные основные компоненты, надежные и безопасные, вода под давлением, непрерывная подача воды, которая преобразуется в сверхзвуковую струю воды на режущей головке.
Максимальное выходное давление до 4137 бар (60000 фунтов на квадратный дюйм) 400 МПа, устойчивое давление резания до 380 МПа.

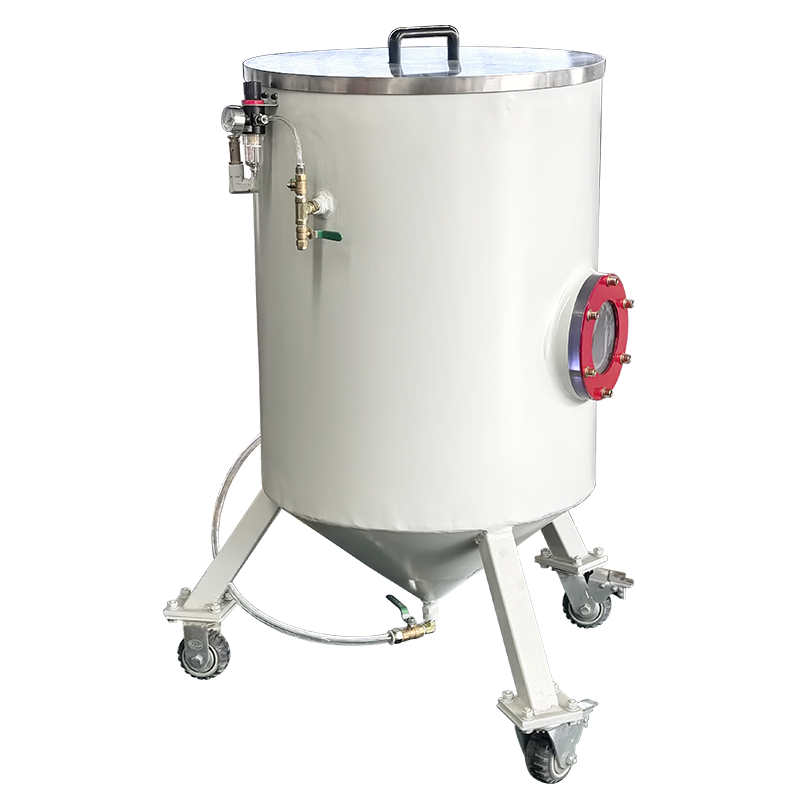

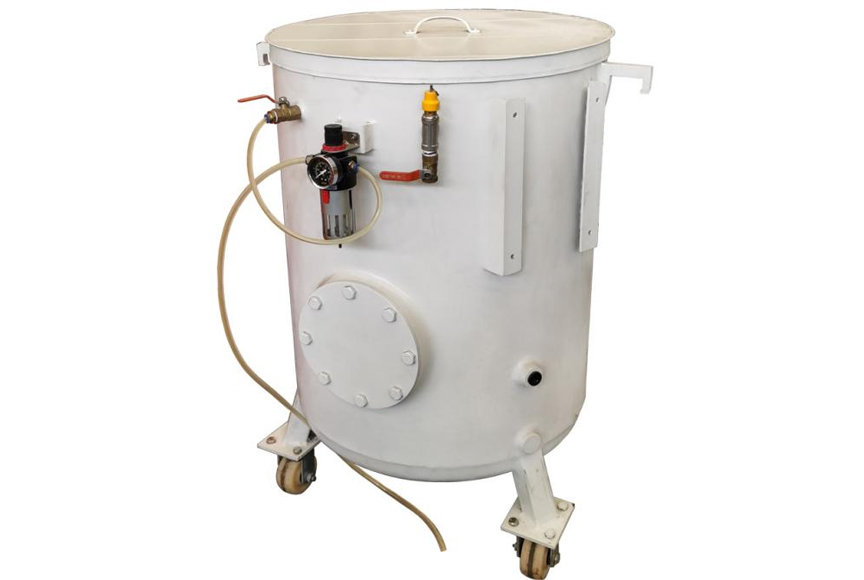

Автоматическая система транспортировки абразива
Перенесет абразив в регулятор абразивности.
Воздушный клапан для предотвращения засорения и повреждения

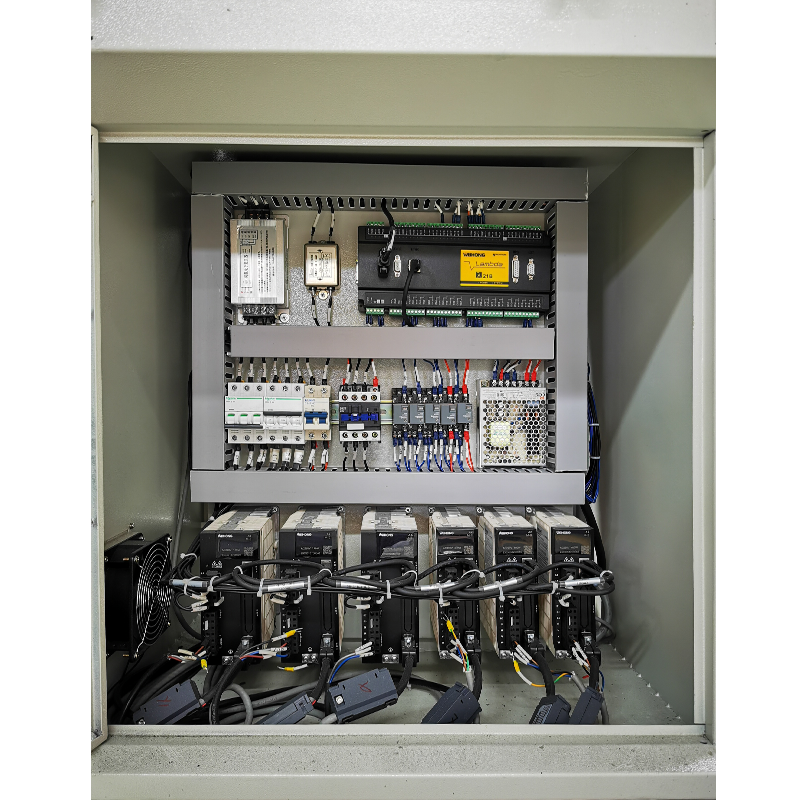

Автоматическое управление со вспомогательной функцией ЧПУ
Самопровозглашенный
Слегка отрегулирует подачу.

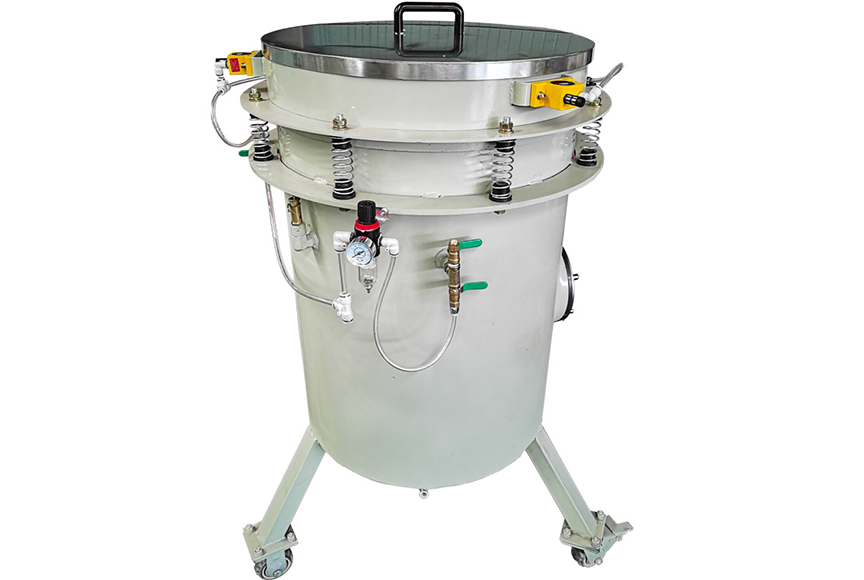

Система просеивания абразива (опция)
Система просеивания абразива - очищает абразив гидроабразивной обработкой, практически исключает засорение каналов подачи абразива и смесительных трубок из-за попадания посторонних частиц в основной бункер для абразива при загрузке режущей среды.

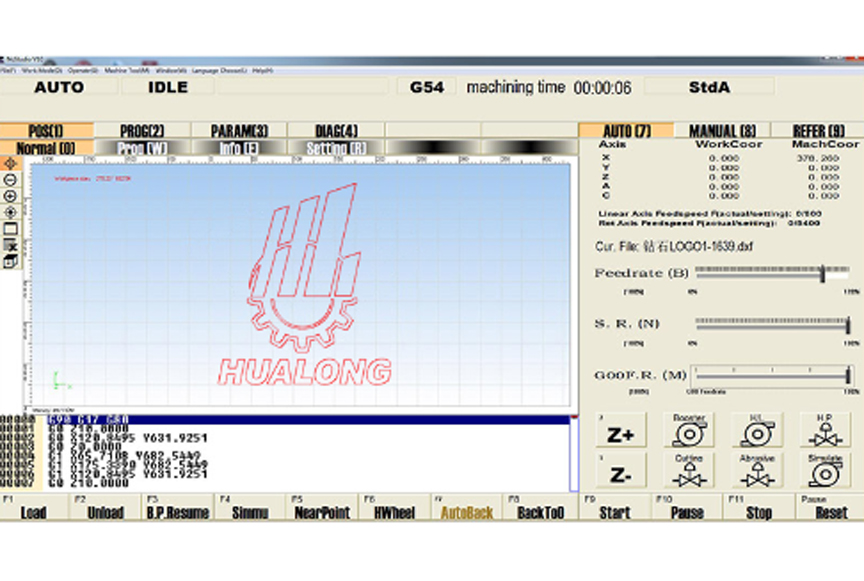

Программное обеспечение для гидроабразивной резки
Бренд: Weihong
Происхождение: Китай
Продуманное решение для управления движением решает технические проблемы, такие как конусность и тяга струй воды под высоким давлением, и обеспечивает идеальную динамическую пятиосевую резку.,
Прост в эксплуатации и освоении.

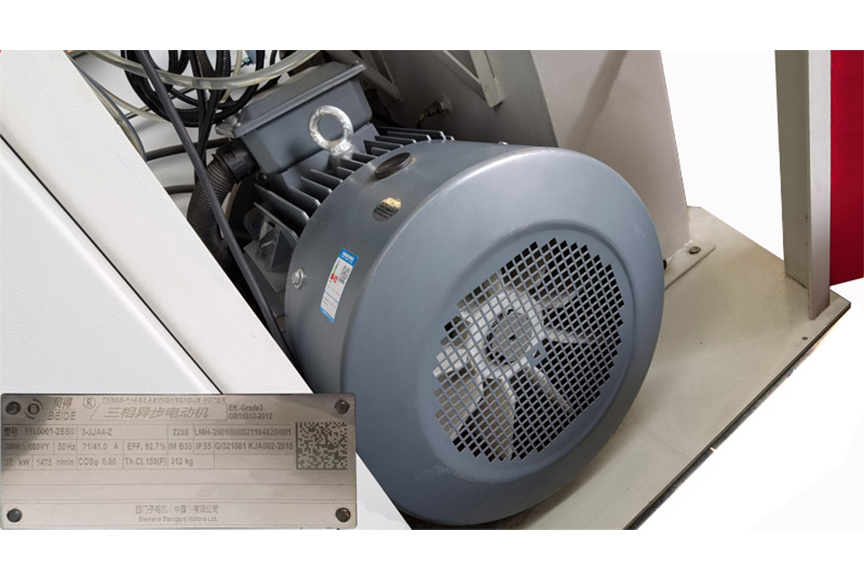

Главный электродвигатель
Производитель: ND
Происхождение: Китай
Мощность: 37 кВт
КПД: 93,9%
Преобразовать электрической энергии в кинетическую для насоса сверхвысокого давления

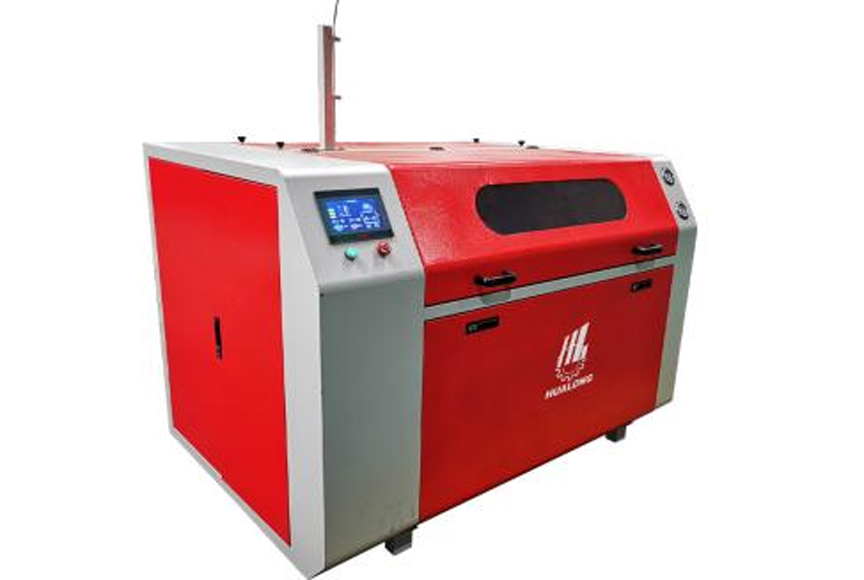

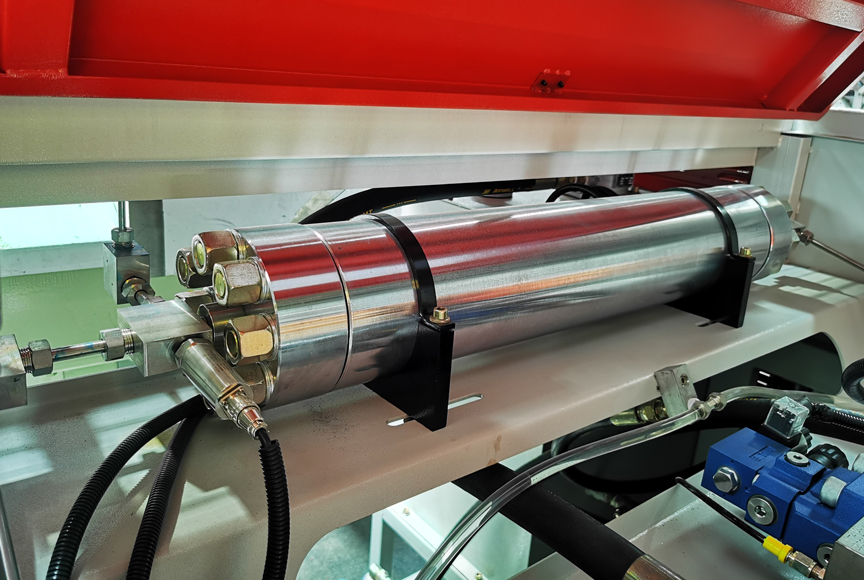

Нагнетатель
Для непрерывной подачи воды под высоким давлением.
Основные компоненты поставляются из Эшкрофта, США.
Стабильная производительность и эксплуатация

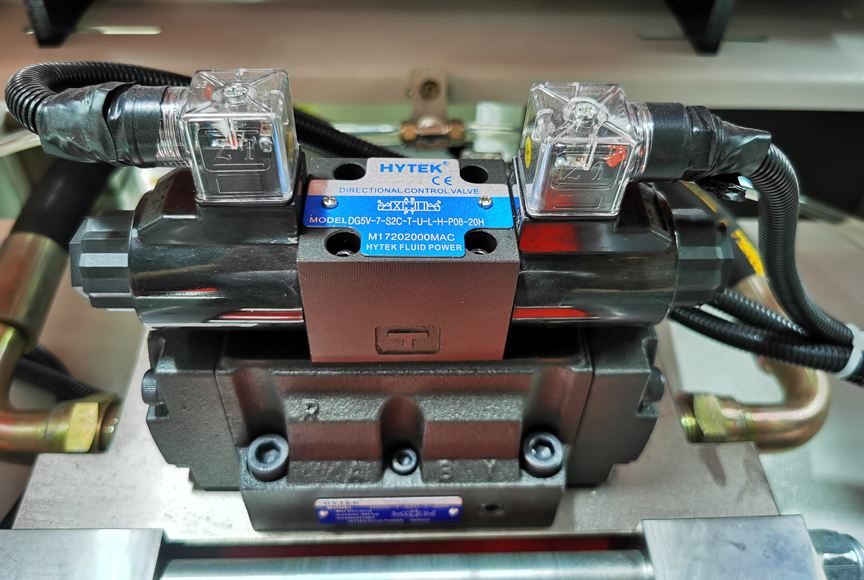

Электромагнитный клапан
Бренд: Hytek
Происхождение: Тайвань, Китай
Определить и наладить преимущества

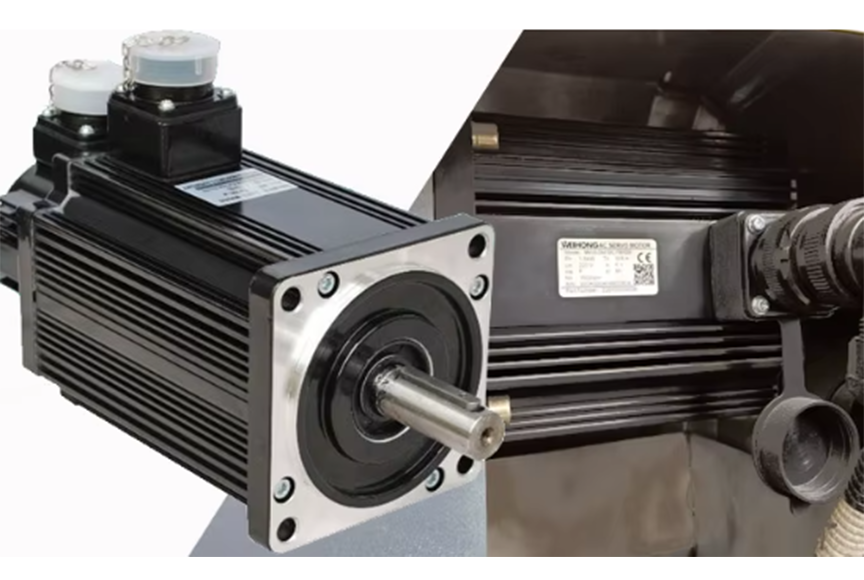

Серводвигатель
Бренд: Weihong
Происхождение: Китай
Число оборотов: 0-1500 об/мин
Приводить ось X в движение с высокой точностью и изменяйте положение.
Лазерный датчик
Бренд: Вэйхун
Происхожденине: Китай
Функция автоматического сканирования прецизионного высотомера обеспечивает постоянное расстояние между ножевой головкой и поверхностью заготовки

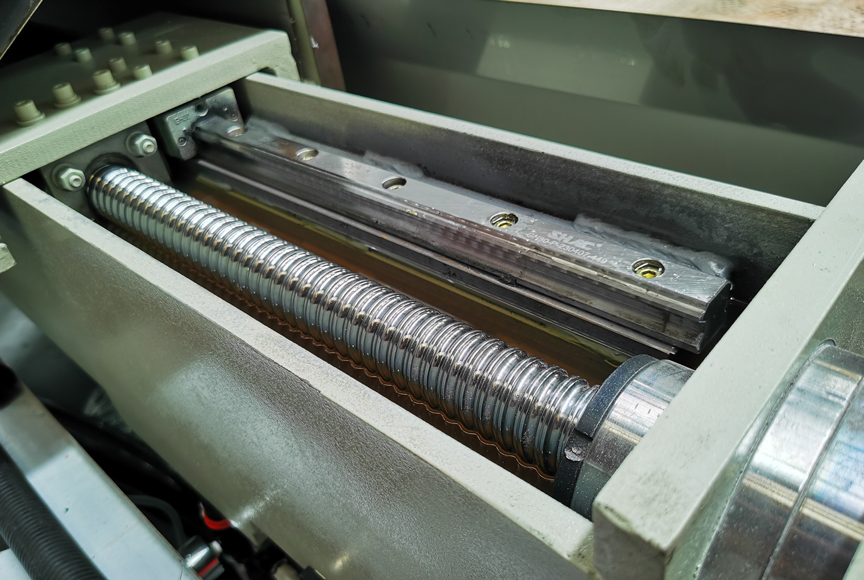

Линейная направляющая
В линейных салазках и транспортных средствах используются винтовые реечные передачи для обеспечения быстрого и плавного осевого перемещения.
Линейные салазки и направляющие, винтовые реечные передачи во всех системах защищены автоматическим насосом для смазки, предотвращающим появление ржавчины и сохраняющим чувствительность.
